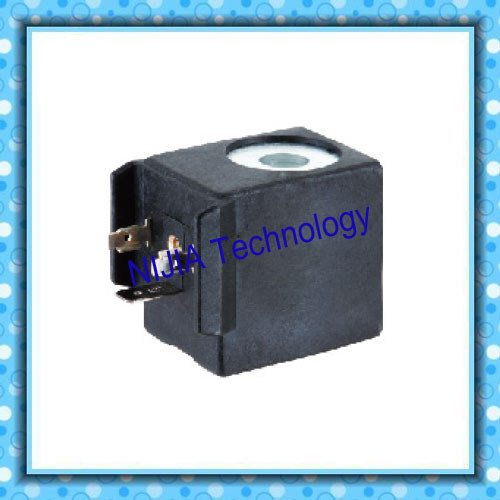

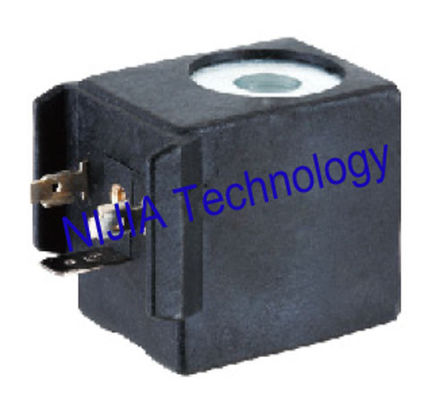

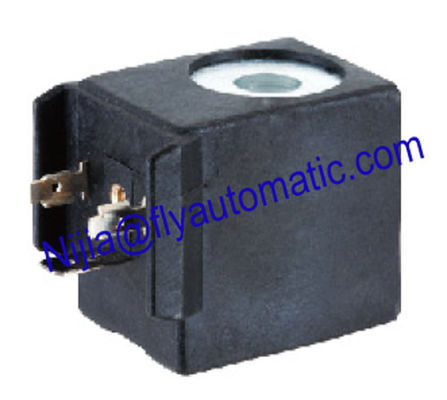

Мини катушка соленоида клапана ХБ700, катушка соленоида ДИН43650А АК220В 24ВДК
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | HB700 | Класс изоляции: | F или h |
|---|---|---|---|
| Нормальное напряжение тока: | 24-110-220-230VAC 12-24VDC | Тип соединения: | DIN43650A |
| Допуск напряжения тока: | ± 10% | Круг обязаностей:: | 100% |
| Диапазон температур:: | – 20°C ÷ +80°C | IP: | 00/65 |
| Выделить: | Катушка для электромагнитного клапана,катушка соленоида 12 В |
||
Тип HB700 Mini Катушка электромагнитных клапанов 39 мм Φ29 AC220V AC110V DC24V DC12V DIN43650A
Катушка соленоидных клапанов мини-типа HB700 от Nijia включает в себя широкий спектр соленоидных операторов, предназначенных для пневматических клапанов.Все соленоиды этой системы имеют направляющую трубку диаметром 29 мм.
Система предназначена для использования с воздухом.Термореактивный материал поможет катушке более стабильно и безопасно.
Технические характеристики:
| Продукт не. | NJ088 |
| Тип продукта | HB700 |
| Нормальное напряжение | AC220V DC24V |
| Нормальная мощность | Переменный ток: 13 ВА Постоянный ток: 9 Вт |
| Класс изоляции | Ф, Ч |
| Тип соединения | ДИН43650А |
| Применимость | Электромагнитные клапаны серии Mini |
• Термостойкая катушка, формованная из термопластичного полиэфирного материала, на 30% состоящего из стекла.
• Провод класса H 200°C в соответствии с IEC 317-13
• Встроенное магнитное ярмо из низкоуглеродистого железа.
• Инкапсуляция из высококачественного стеклонаполненного нейлона специальной конструкции (термоотверждаемый материал по запросу для катушки 39 мм).
Использование других материалов возможно по специальному согласованию.Все катушки соответствуют классу F и IP 65 (с разъемом).
Катушка спроектирована и изготовлена в соответствии с EN 60204.1 и VDE 0580 и подходит для промышленных условий окружающей среды.Для использования в особых условиях окружающей среды с высокой влажностью мы предлагаем герметичную или термореактивную версию.
| Характеристики | ОКРУГ КОЛУМБИЯ | переменный ток (50 Гц) | переменный ток (60 Гц) | |
| Номинальная мощность постоянного тока | Вт | 5,5 | ||
| Пусковая мощность переменного тока | Вирджиния | 10 | 8,5 | |
| Номинальная мощность переменного тока | Вирджиния | 6,5 | 5,5 | |
| Повышение температуры катушки | °С | 60 | 65 | 57 |
| Повышение температуры меди | °С | 76 | 80 | 67 |
Примечание :
| Допуск по напряжению: | ± 10% |
| Диапазон температур: | –10°С ÷ +80°С |
| Рабочий цикл: | 100% |
| Стандартные напряжения: | 24–110–230 В переменного тока |
| 12–24 В постоянного тока | |
| Другие напряжения по запросу | |
Чертежи:
Приложение :
Катушка крепится к направляющей трубке плунжера с помощью гайки с накаткой для удобства замены без разрыва пневматического контура.
Направляющая трубка плунжера крепится к корпусу клапана с помощью резьбы М12 х 0,5.
Предлагаемые размеры интерфейса корпуса клапана показаны справа.
Любое изменение предписанных размеров может повлиять на работу соленоидного привода.
