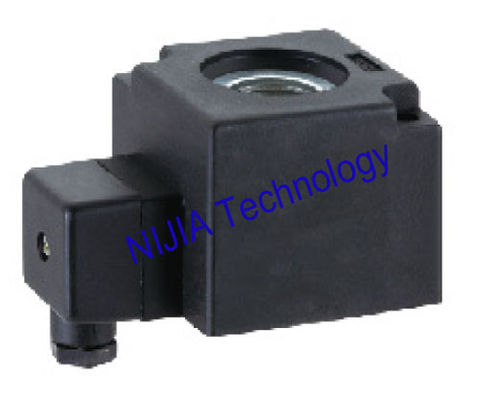

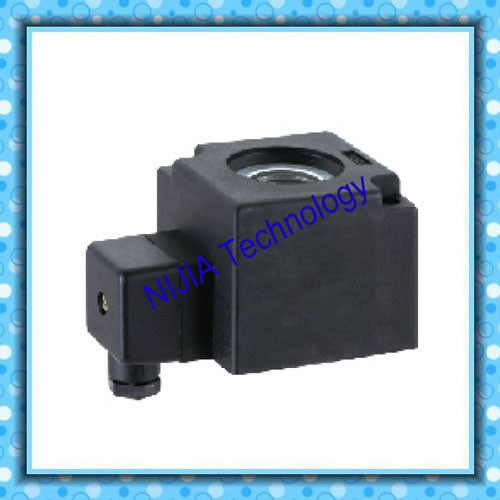

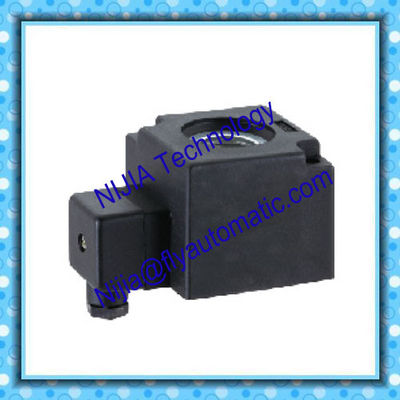

Магнитная катушка клапана соленоида нержавеющей стали для клапана К23ЖДД К25ЖД К24ДХ
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Название продукта: | Серия K23JD K25JD Q24DH | Класс изоляции: | F или h |
|---|---|---|---|
| Нормальное напряжение тока: | 24-110-220-230VAC 12-24VDC | Тип соединения: | DIN4.8 |
| Допуск напряжения тока: | ± 10% | Круг обязаностей:: | 100% |
| Диапазон температур:: | – 20°C ÷ +80°C | IP: | 00/65 |
| Выделить: | Катушка электромагнитного клапана,катушка электромагнитного клапана |
||
Катушка магнитного клапана серии K23JD K25JD Q24DH Φ11.2 AC220V DC24V Катушка электромагнитного клапана DIN4.8
K23JD K25JD Серия Q24DH от Nijia включает в себя широкий спектр электромагнитных приводов, предназначенных для пневматических клапанов.Все соленоиды этой системы имеют направляющую трубку диаметром 11,2 мм.
Система предназначена для использования с воздухом.Термореактивный материал поможет катушке более стабильно и безопасно.
Серия 4V110 может широко использоваться для катушек соленоидных клапанов серии F, H.
Технические характеристики:
• Термостойкая катушка, формованная из термопластичного полиэфирного материала, на 30% состоящего из стекла.
• Провод класса H 200°C в соответствии с IEC 317-13
• Встроенное магнитное ярмо из низкоуглеродистого железа.
• Инкапсуляция из высококачественного стеклонаполненного нейлона специальной конструкции (термоотверждаемый материал по запросу для катушки 32,5 мм).
Использование других материалов возможно по специальному согласованию.Все катушки соответствуют классу F и IP 65 (с разъемом).
Катушка спроектирована и изготовлена в соответствии с EN 60204.1 и VDE 0580 и подходит для промышленных условий окружающей среды.Для использования в особых условиях окружающей среды с высокой влажностью мы предлагаем герметичную или термореактивную версию.
| Характеристики | ОКРУГ КОЛУМБИЯ | переменный ток (50 Гц) | переменный ток (60 Гц) | |
| Номинальная мощность постоянного тока | Вт | 5,5 | ||
| Пусковая мощность переменного тока | Вирджиния | 10 | 8,5 | |
| Номинальная мощность переменного тока | Вирджиния | 6,5 | 5,5 | |
| Повышение температуры катушки | °С | 60 | 65 | 57 |
| Повышение температуры меди | °С | 76 | 80 | 67 |
Примечание :
| Допуск по напряжению: | ± 10% |
| Диапазон температур: | –10°С ÷ +80°С |
| Рабочий цикл: | 100% |
| Стандартные напряжения: | 24–110–230 В переменного тока |
| 12–24 В постоянного тока | |
| Другие напряжения по запросу | |
Чертежи:
Оператор:
Плунжер и сердечник изготовлены из магнитной нержавеющей стали, специально разработанной для применения в соленоидах.
Направляющая трубка изготовлена из латуни (возможна нержавеющая сталь по специальному согласованию).
Плунжер обычно снабжен уплотнениями из резины NBR.Другие материалы, такие как FKM, доступны по запросу.Узел якоря рассчитан более чем на 50 х 106 циклов.
Приложение :
Катушка крепится к направляющей трубке плунжера с помощью гайки с накаткой для удобства замены без разрыва пневматического контура.
Направляющая трубка плунжера крепится к корпусу клапана с помощью резьбы М12 х 0,5.
Предлагаемые размеры интерфейса корпуса клапана показаны справа.
Любое изменение предписанных размеров может повлиять на работу соленоидного привода.
Конкурентное преимущество:
1. Профессиональные мастерские
2. Высокое и стабильное качество
3. Быстрое время доставки
4. Хорошая упаковка, чтобы избежать проблем при транспортировке.
5. Лучший сервис от всей компании.
